Overblog
Suivre ce blog Administration + Créer mon blog
7 novembre 2010 7 07 /11 /novembre /2010 20:24




Pose du bordage latéral



La pose du bordage latéral est en partie terminée

Tous les moyens sont bons pour maintenir la plaque de contre-plaqué en forme.



photo 01

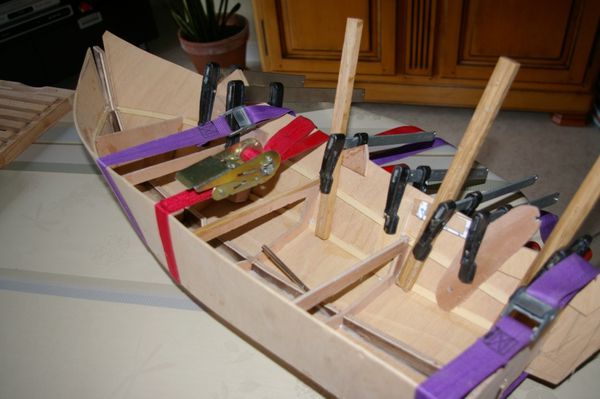

Serre-joints et sangles sont de nouveau de sortie pour maintenir le tout en place pendant le sèchage de la colle

photo 02



photo 03



photo 04



photo 05

Le bas du bordage est raboté et poncé pour s'ajuster au fond de la coque.

photo 06

Prochaine étape:  le pavois



Origine: Wikipédia

Le pavois est  la partie prolongeant le bordé de coque au-dessus du pont. Il est surmonté d'une lisse de pavois. Ce pavois peut être en dur ou tubulaire (batayolles). On y trouve des ouvertures: les sabords de décharge qui permettent d'évacuer l'eau présente sur le pont (voir également dalot). Aujourd'hui le pavois sur un bateau a pour des raisons de sécurité une hauteur réglementaire de 1 m.

Partager cet article

Repost0
26 octobre 2010 2 26 /10 /octobre /2010 21:20






Pose du bordage de la coque



Préparation de la quille pour la pose du bordage.



photo 01

Des baguettes de Samba (3x5mm) sont collées sur les couples dans les encoches préalablement taillées.

photo 02

Comme précisé  par l'auteur de l'article, il faut commencer par coller le fond du bateau.

La première partie est collée.

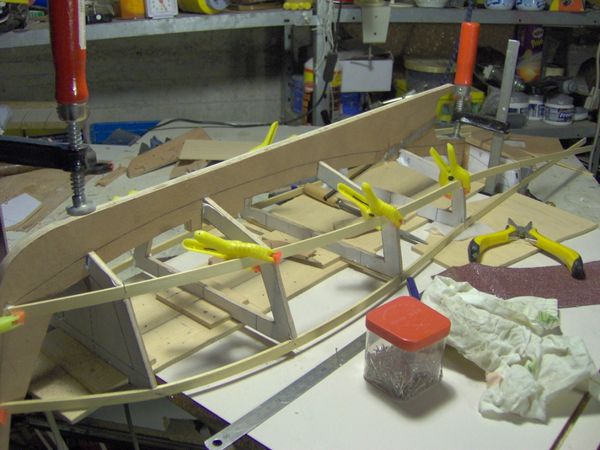

photo 03-copie-1

Après sèchage, la deuxième partie est mise en place et bien maintenue en place.

photo 04

Je pense que ce coté n'est pas prêt de partir!

Partager cet article

Repost0
17 octobre 2010 7 17 /10 /octobre /2010 20:40


Fabrication de la quille

  Après avoir collé les deux épaisseurs de contre plaqué de 4mm, c'est le moment de découper la forme à la scie à chantourner

Rien de difficile !

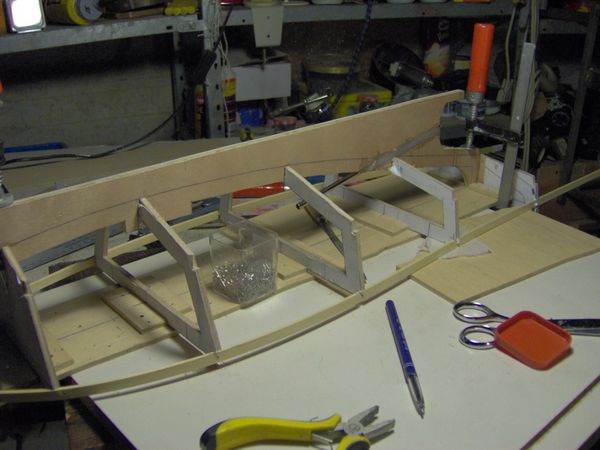

photo 01

  Un petit truc: avant de couper à la scie, marquer les traits à l'aide d'un cutter, ça permet de couper bien droit.



photo 02





photo 03

  A ce stade il est conseillé de mettre en place le tube le l'arbre d'hélice

J'ai coupé la quille à l'emplacement de l'arbre en prenant soin de n'enlever que la même épaisseur du tube soit 6mm.

photo 04

  Avant de le coller définitivement à la colle à deux composants, j'ai maintenu le tube en place en mettant 3 points de colle cyano. De cette manière il ne bouge pas.

Autre astuce : pour l'application de la colle à deux composants, j'ai placé la quille sur une plaque de verre: c'est plat et la colle ne prend pas sur le verre!

photo 05

  Les couples sont mis en place en respectant leur position à l'aide d'une équerre.

photo 06

Les couples sont maintenus en place sur un petit chantier.

En terminant cet article, je viens de me rendre compte que j'ai oublié de placer le tube du gouvernail

Comme les couples sont collés il va me falloir trouver une solution pour percer l'emplacement sans casser le reste.

Partager cet article

Repost0
12 octobre 2010 2 12 /10 /octobre /2010 16:25




Après cette bonne coupure, me voici de retour.



  N'ayant pas encore tout le matériel necessaire pour démarrer vraiment la construction de l'Ulysse

Je vais construire ce petit caseyeur au 1/15°  dont le plan est encarté dans le dernier numéro de la revue Bateau Modèle



revue



Un petit bateau mignon tout plein qui fera la joie de mon petit garçon.........!

IMGP4438

Comme d'habitude préparation des couples à l'ordinateur et collage sur le contre plaqué de 5 mm

IMGP4439

Découpage à la scie à chantourner

IMGP4435

Préparation de la quille, collage de deux épaisseurs de contre plaqué de 4mm

environ deux heures de travail



Partager cet article

Repost0
26 septembre 2010 7 26 /09 /septembre /2010 04:30










Retour de vacances



Attérissage Roissy Charles De Gaule 05h30



nouvelle caledonie

Partager cet article

Repost0
1 septembre 2010 3 01 /09 /septembre /2010 18:00












01 septembre 2010

Décollage 22h50 Roissy Charles De Gaule






Partager cet article

Repost0
22 août 2010 7 22 /08 /août /2010 18:10




  Mise en place des protections arrières

photo 01



En reprenant une fois de plus le plan du chalutier, je me suis rendu compte que j'avais oublié de mettre les protections arrières



photo 02

Pour les deux premières baguettes (samba) je me suis amusé à gratter la peinture afin de remettre à jour le bois, tout ça pour que la colle à bois prenne bien.

Pour que les baguettes soient bien plaquées contre la coque, j'ai sorti une batterie de serre joints



photo 03

et des élastiques bracelets pour obtenir un bon plaquage.



photo 04

  Finalement, j'ai fini de coller les baguettes avec de la colle super rapide.



photo 05



photo 06

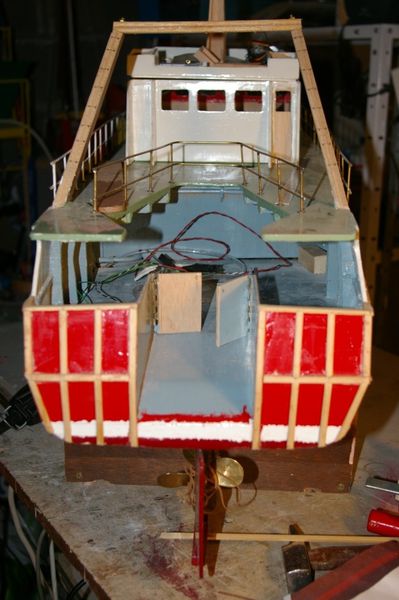

Il ne reste plus qu'à appliquer de l'enduit, poncer et repeindre l'arrière.

Partager cet article

Repost0
11 août 2010 3 11 /08 /août /2010 16:15








Pause des Chaumards



Une fois secs, les chaumards sont placés et collés suivant le plan.



photo 01



photo 02

Quand la colle est bien sèche, il ne reste plus qu'à les peindre.

photo 03

Partager cet article

Repost0
2 août 2010 1 02 /08 /août /2010 21:21




Fabrication des chaumards



Aujourd'hui, je me suis attaqué à la fabrication des chaumards qui vont équiper le chalutier ''Kersivy''

Je me suis inspiré (en fait j'ai copié) de l'article d'Albertus de navi.modelisme

L'article se trouve ici

J'ai donc commencé à fabriquer les chaumards mais à ma façon comme d'habitude.

Dans un premier temps j'ai repris ma matière préférée, le laiton et j'ai découpé une petite plaque.

photo 01

Dans un tiroir, j'ai retrouvé un bout de tube en cuivre récupéré après le passage d'un plombier   ( j'ai bien dit après) et il a subi une petite transformation dans l'étau de manière à lui donner une forme ovale

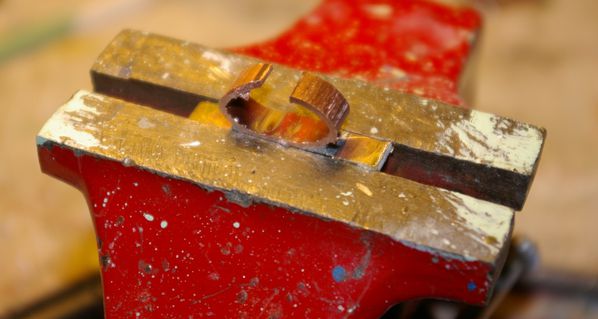

photo 02

Il est soudé à l'étain à la plaque

photo 03

L'ouverture est faite au disque à tronçonner puis des tranches sont découpées



photo 04

Un petit peu de travail à la lime ou au disque à meuler pour lui donner une belle forme

photo 05

Un peu de matière (plâtre) si ça tient !



photo 06

Voici notre Chaumard en place, il ne me reste plus qu'à le coller et le peindre.

photo 07

Pour conclure : je n'ai rien inventé, je n'ai fait que copier!

Prochaine étape : mise en place des chaumards et peinture.

Partager cet article

Repost0
26 juillet 2010 1 26 /07 /juillet /2010 21:00




La mise en peinture du brise lame





IMGP0412



5 minutes par-ci, 5 minutes par-là, petit à petit le travail avance.

Le modelisme n'est pas une question de vitesse

Le plâtre de finition (grin très fin) est poncé avec du papier abrasif également très fin ce qui donne un bon rendu.

Partager cet article

Repost0
