7 juillet 2013 7 07 /07 /juillet /2013 21:18

gwen_a_du.gif                      Petite avancée des travaux



IMGP1995

Profitant d'une des premières belles journées ensoleillées (enfin) j'ai poncé la coque du caseyeur et passé une première couche de peinture.

IMGP1980

la baguette - dont je ne souviens plus du nom - est posée.

IMGP1982

La baguette est maintenue en place par des épingles de couturière le temps que la colle à bois sèche.

IMGP1991



IMGP1984

Pour obtenir une bonne courbure, j'ai choisi cette solution, procéder par petites étapes en découpant des morceaux qui sont ajustés au fur et à mesure.

IMGP1985

C'est assez long à faire mais après un premier ponçage, le résultat n'est pas si mal.

 (Il reste encore l'intérieur à poncer)



Partager cet article

Repost0
22 mai 2013 3 22 /05 /mai /2013 20:53

Partager cet article

Repost0
22 mai 2013 3 22 /05 /mai /2013 20:50


 Fabrication du support moteur



IMGP1843

Le support est découpé dans une plaque d'alu.

IMGP1844

Pour l'instant, l'ensemble n'est pas encore fixé, la position définitive sera trouvée au dernier moment lors du collage du support.

Dans la foulée je me suis lancé dans la fabrication des feux de position

IMGP1845

Un bout de tube en laiton  (encore une tringle à rideau, il n'y en aura bientôt plus à la maison)

En suivant les conseils de l'excellent article  "Trucs en Vrac 6" du site Navimodélisme RC

IMGP1848

Le tube est découpé, l'encoche est faite à la lime, les leds seront colorées (rouge et verte) puis branchées, la partie supérieure de la lanterne sera obturée.

Partager cet article

Repost0
15 mai 2013 3 15 /05 /mai /2013 06:43

Partager cet article

Repost0
14 mai 2013 2 14 /05 /mai /2013 17:11


Reprise du Caseyeur



Après une bonne pause, me voici de retour dans l'atelier. j'ai repris le pauvre petit caseyeur laissé à l'abandon dans un coin.

IMGP1839

Pendant cette longue pause, j'ai eu le temps de réfléchir à la manière de fabriquer un cardan maison.

Le sujet a été abordé par Antonio ALCARAZ dans la revue Bateau Modèle N° 27 mais du tube en silicone ou du fil électrique  (hors série spécial hiver)

J'ai choisi de tester avec une tringle à rideaux flexible et une barrette de dominos,

du passe cable de vélo peut aussi être utilisé.

Le moteur est récupéré dans une imprimante.IMGP1826

le domino est dépiauté  pour récupérer les connections

IMGP1827

fixation sur l'arbre d'hélice

IMGP1830

Pour éviter l'écrasement de la tige ressort au serrage de la vis, j'ai enfilé à chaque bout un morceau de fil de cuivre dénudé.

IMGP1834

Quand l'ensemble est aligné, ça fonctionne bien.

IMGP1838

il me reste encore à fabriquer le support moteur.

Il est évident que la tige ressort que j'ai utilisée n'est valable que pour les petits modèles.





Partager cet article

Repost0
24 avril 2013 3 24 /04 /avril /2013 18:58

Partager cet article

Repost0
3 janvier 2013 4 03 /01 /janvier /2013 15:07


Bonne Année à Toutes et Tous

Partager cet article

Repost0
12 décembre 2012 3 12 /12 /décembre /2012 22:06


 Modification des attaches des voiles

Ne voulant pas acheter un mat profilé, je me suis débrouillé avec ce que j'ai trouvé dans un magasin de bricolage, c'est à dire un tube d'un diamère de 14mm d'une longueur de 2 mètres.

Pour  fixer les voiles j'avais trouvé ce moyen : un anneau formé avec du fil électrique



Cet anneau permet à la voile de bouger sur le mat. Mais pour changer la voile, il faut tout démonter.

J'ai fini par trouver ceci

IMGP0496-01

placé de façon permanente sur le mat, il suffi de faire passer l'oeillet  de la voile dans le crochet

IMGP0499-03

Pour éviter que la voile ne se décroche - ce qui peut arriver - les anneaux sont montés en inversant le sens d'ouverture du crochet un anneau sur deux.

IMGP0497

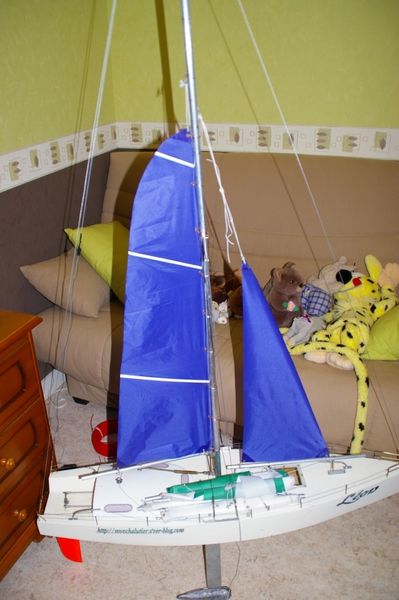

Léon avec ses voiles bleus (grand vent), les deux autres jeux de voiles sont sur le pont.

Pour l'instant, je n'ai pas pu effectuer d'essai, quand je ne travaille pas il n'y a pas de vent ! et forcément il y en a les autres jours.


Partager cet article

Repost0
10 décembre 2012 1 10 /12 /décembre /2012 20:44




Voici le Ti Martin rebaptisé Léon avec ses trois jeux de voiles

photo 01

Les blanches, les plus grandes, quand il n'y a pas trop de vent


Les bleues, qui ont été retaillées (diminuées) utilisées quand il y a beaucoup de vent


les blanches et vertes qui servent par vent moyen Color-02.jpg

le problème c'est le changement de voiles, il faut toujours démonter la mat.

donc: modification des attaches des voiles.

Partager cet article

Repost0
24 novembre 2012 6 24 /11 /novembre /2012 17:00


Après avoir monté la nouvelle quille de Léon, je me suis empressé d'aller faire un essai sur le canal d'Ille et Rance

Essai très concluant puisque le bateau se comporte vraiment bien.

Le seul reproche est qu'il est un peu plus lent lors des changements de direction. Je pense que c'est du à la largeur des quilles.



IMGP0393

il faut donc  diminuer cette largeur pour retrouver plus de manoeuvrabilité

IMGP0394

une nouvelle séance de découpage, une bande de 2cm est enlevée.

IMGP0395

La quille remontée.

Cette taille devrait moins gêner les manoeuvres mais  je ne le saurai qu'en retournant au canal.

395 2

Il va encore falloir jouer de la scie car la partie qui est en haut à gauche ne me plait pas.
