A l'heure ou les Grands Maîtres de la voile naviguent en solitaire autour du monde, une nouvelle idée m'a traversée la tête.



Pourquoi garder une grande quille sur Léon ?IMGP9137

Elle est pratique dans le grand vent mais autrement je trouve que c'est un handicap sutour quand les plans d'eau ne sont pas assez profonds.



en cherchant un peu (pour une fois), j'ai trouvé ceci :

voilier05

et je me suis mis au travail!

IMGP0377

Une plaque d'alu (récupération auprès d'un service technique) non ce n'est pas tombé du camion !

IMGP0378

une séance découpage et pliage aux dimensions voulues

IMGP0382

Encore un peu de pliage pour coller à la coque

IMGP0385

IMGP0386

IMGP0387

La pièce est mise en place, deux trois trous pour les fixations

IMGP0388

Le lest est coulé (plomb) dans le moule qui a servi pour le Cap Mistral

IMGP0384

Les trous de fixation sont faits

IMGP0390



Un conseil : pour percer un bloc de plomb, utiliser des mêches à bois !

Partager cet article

Repost0
12 novembre 2012 1 12 /11 /novembre /2012 19:15

gwen_a_du.gif   Un petit état de l'avancement des travaux



ça n'avance pas vite mais ça avance

      La phase carton est bien avancée l

IMGP0118

IMGP0119

Ici c'est la partie supérieure de la Timonerie avec ses angles.

IMGP0120

La partie inférieure n'est encore qu'en préparation, mieux vaut aller doucement et sûrement.

Doucement, c'est ce que je fais de mieux en ce moment !!



Mais jai quand même commencé l'assemblage en y ajoutant les vitres

IMGP0298

Les vitres sont en plexiglas

IMGP0301

Les cales sont appelées à disparaître, elle ne servent que pour avoir l'angle de collage de chaque pièce.

 IMGP0303

                                                                                                                                                                                             à suivre........

Partager cet article

Repost0
13 octobre 2012 6 13 /10 /octobre /2012 18:14

gwen_a_du.gif Profitant d'un peu de temps, j'ai " amélioré " mon alimentation d'atelier.



En me rendant dans un magasin de bricolage,  j'ai trouvé ce qu'il me manquait pour supprimer ce paquet de fils.



IMGP7938

Pour me débarrasser des ce paquet de fils, j'ai branché 4 fiches bananes

IMGP0209



IMGP0215

      le marquage n'est pas terrible mais  c'est en attendant mieux ...........

Partager cet article

Repost0
17 septembre 2012 1 17 /09 /septembre /2012 11:08




 Me voici de retour après une grande pause



Par manque de matériel et de solutions, je délaisse un peu la coque pour commencer la Timonerie qui n'est pas beaucoup plus facile à faire.

après avoir tourné le plan dans tous les sens, je me décide enfin à passer à l'ébauche de ce qui devrait être cette timonerie.



Dans un premier temps, j'ai commencé par dessiner le toit de la Timonerie.

la meilleure solution est encore le compas, qui est plus précis (à mon avis)  un premier essai en prenant les mesures a révélé trop d'erreurs.

IMGP0104

 Etude du plan avec mon assistante.



IMGP0107

fabrication de la forme du toit de la Timonerie

IMGP0109

premier jet des fenêtres supérieures,

IMGP0110

fabrication de petites pièces qui donneront l'angle aux fenêtres

IMGP0112

collage sous le toit

IMGP0113

on verra bien ce que cela va donner.

Partager cet article

Repost0
24 avril 2012 2 24 /04 /avril /2012 16:04




Petit à petit, morceaux par morceaux, les travaux avancent.



IMGP8459



IMGP8463



IMGP8462

Il y a encore beaucoup de travail !

Partager cet article

Repost0
23 avril 2012 1 23 /04 /avril /2012 16:30




Les commandes du Caseyeur

Une question m'a été posée :



''  Puis-je utiliser ou récupérer tout ce qui est électronique sur des voitures télécommandées pour équiper un modèle réduit bateau? ''



Réponse OUI, à condition de conserver tous les composants et les accus, car une voiture radiocommandée fonctionne généralement en 9 volts



La preuve



IMGP5117

Je vais équiper mon caseyeur des commandes d'un Buggy cassé que j'avais gardé

'' au cas où ! ''



IMGP8444

ce qu'il reste de la voiture

IMGP8449

le variateur (marche avant et arrière)

IMGP8454

avec le servo de direction

IMGP8452

le moteur



Il me manque l'accus 9 volts mais là, des piles rechargeables feront l'affaire, il ne me reste qu'à trouver un boitier pouvant contenir 6 piles.

IMGP8447

et bien sûr l'émetteur



Après avoir vérifié que cet ensemble fonctionne encore : Au travail !


Partager cet article

Repost0
16 avril 2012 1 16 /04 /avril /2012 23:02


Elle est presque terminée.

pour l'instant 48 épaisseurs de Cp 4mm

le 22 février 2012



photo 01

photo 02

photo 03

Le 02 mars 2012

photo 05

le 16 avril 2012

photo 06

photo 07





Partager cet article

Repost0
18 mars 2012 7 18 /03 /mars /2012 19:05

gwen_a_du.gif  Le propulseur d'étrave





Exit le projet de propulseur d'étrave, voir l'article 225 , je n'ai pas trouvé (ou pas bien cherché) la meilleure façon de mettre en oeuvre mon idée ou du moins le système d'engrenage, peut être qu'un jour ça viendra.



En cherchant sur la toile j'ai trouvé cette photo

robbe propulseur etrave 1155



Puis un modesliste a publié un article dans la revue Bateau Modèle (Hors série Spécial Hiver N° 25)

Cet article présente simplement la manière de fabriquer son propulseur d'étrave.

Que demander de mieux !

Je me suis donc mis à la pêche de composants pour démarrer la fabrication.

Pour l'instant, le seul achat est un tuyau de canalisation de plomberie d'un diamètre de 30/32mm.



IMGP8235

Il faut donc pour l'Ulysse:

un morceau de tube de 30mm de diamètre (32mm extérieur)

une palette en laiton

une tige de laiton

un tuyau diamère intérieur 32mm ( plus difficile à trouver) il s'agit en l'occurence d'un tuyau d'aspirateur qui traînait dans la cave.

IMGP8221

IMGP8228

Les deux tubes sont découpés pour permettre leur assemblage puis collés

IMGP8321

Le ruban adhésif c'est uniquement pour boucher le fond pour les premiers essais.

IMGP8236

la palette et la tige sont soudées

IMGP8366

Le montage est terminé, un bout de tube,  une tige guide, deux bouchons étanches un peu de graisse, le moteur est mis en place.

IMGP8324

IMGP8369

Et ça fonctionne!

Partager cet article

Repost0
13 mars 2012 2 13 /03 /mars /2012 22:09






Comment fabriquer des pièces circulaires



A un moment où un autre dans la la construction d'un bateau il faut fabriquer des pièces circulaires.

    Aujourd'hui, j'ai entamé la fabrication des tuyères de l'Ulysse



Comme pour le Quatre Vents Atao j'ai fabriqué la forme de la tuyère.



forme tuyère

  Deux cercles de taille différente, 9,5cm et 7cm écratés de 3cm

  Pour fabriquer ces cercles, j'utilise la perçeuse à colonne



Pour commencer, dans une pièce de contreplaqué,  percer le centre du cercle  puis insérer un boulon du même diamtère que l'axe.

Placer le boulon dans le mandrin de la perceuse



IMGP8349

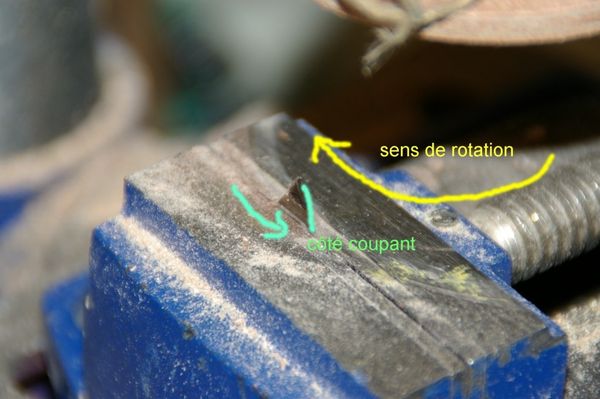

  Dans l'étau placer une lame de cutter -  placer la partie coupante dans le sens inverse du sens de rotation de la perçeuse.

IMGP8350

IMGP8350-copie-1



IMGP8352

En descendant doucement le mandrin on obtient une coupe très nette.

Attention de ne pas faire trop dépasser la lame de cutter car elle peut se mettre de travers et se casser.(j'ai testé)

Le résultat est très satisfaisant.



IMGP8349

Il est même possible da fabriquer une couronne  (ici, du contreplaqué de 4mm)

IMGP8351

Cercles fabriqués pour matérialiser les hélices de 70mm de l'Ulysse

IMGP8358

  Pour la fabrication des tuyères

IMGP8357
