5 octobre 2008 7 05 /10 /octobre /2008 16:47

     Deuxième poteau de gauche
( avec la grande plate-forme )


Ce n'est pas parce que je m'occupe de la vedette Miami 3000 que je laisse tomber le Slipway.

je continue la construction  mais comme il s'agit de l'équipement d'un poteau, il n'y a plus rien à dire sinon que de montrer l'avancée des travaux en photos.





Comme vous pouvez le constater, ce n'est qu'une répétition des articles précédents.

Partager cet article

Repost0
1 octobre 2008 3 01 /10 /octobre /2008 17:07



   Une échelle de plus


Samedi dernier, le 27 , j'ai un un petit créneau de libre et j'en ai profité pour fabriquer une échelle, celle qui permet de descendre le long de la coque ou de monter sur le bateau.

mon travail en image :



C'est la petite échelle qui est à gauche





Partager cet article

Repost0
29 septembre 2008 1 29 /09 /septembre /2008 16:45



Mise en place des rambardes

La mise en place des rambardes n'est plus qu'une histoire de pliage et de soudure.
Une fois '' mis droit '' le cuivre est soudé au endroits voulus ( mesures à l'appui) à l'étain comme d'habitude.
Le but du jeu c'est de ne pas se brûler les doigts mais aussi de souder les tiges droite.
Un minimum d'outil est necessaire.




C'est vraiment un minimum, des pinces à linge ( piquées à Mme - il ne faut surtout pas lui dire sinon ........)
et une équerre métallique de préférence sinon ça fond à la chaleur ! un fer à souder et de l'étain.





Encore difficile de résister à la tentation de mettre l'ensemble en situation.

Partager cet article

Repost0
27 septembre 2008 6 27 /09 /septembre /2008 16:25





Mise en place des grilles de la plate-forme




Poursuivant tranquillement mon travail, j'ai terminé la mise en places des grilles.


étape suivante : collage de la plaque support du treuil



Planchette collée avec de la colle 2 composants et maintenue fermement en place .

En attendant que la colle sèche, j'ai préparé le fil de cuivre pour la confection des rambardes

Le fil est dénudé et ''mis droit'' .



Une fois la colle sèche je peux enfin fixer la plate-forme sur le poteau



Partager cet article

Repost0
23 septembre 2008 2 23 /09 /septembre /2008 20:20



    Le support du Treuil



Les deux supports du treuil sont collés sur la petite planchette (qui devrait être en tôle).


Pour l'instant, l'ensemble n'est que fixé de manière provisoire, c'est juste pour avoir une idée mais aussi pour présenter l'ensemble, ça parle plus!


Les supports du treuil sont en contre-plaqué


Les quatre fentes permettrons le passage des cables.


Pour l'instant, je ne sais pas encore comment ni avec quel matériau je vais fabriquer le treuil.


Partager cet article

Repost0
19 septembre 2008 5 19 /09 /septembre /2008 11:53



  Première vraie mise en place de la plate-forme



le morceau de contre plaqué va recevoir le treuil qui sert à rapprocher les poteaux.


Mise en place de la trappe


Trappe ouverte  qui une fois fermée permet de se déplacer en toute sécurité sur la plate-forme.


Partager cet article

Repost0
17 septembre 2008 3 17 /09 /septembre /2008 11:46



 Poursuite de la construction de la plate-forme


Mise en place d'un nouvel élément





L'élément est mis en place dans le cadre.


ça commence à ressembler à la réalité.

Partager cet article

Repost0
15 septembre 2008 1 15 /09 /septembre /2008 16:29



   La trappe de la Plate-forme


Après un premier essai non concluant, voici la nouvelle trappe. Elle est composée de 4 barres de laiton assemblées ensembles de la même façon que le cadre.

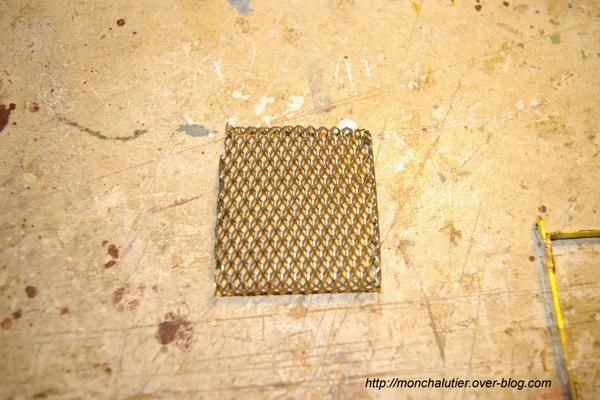

La grille

Cette fois-ci,  j'ai fait un essai ( un de plus ), j'ai replié les bords. De cette façon,  la grille va se trouver au niveau supérieur du cadre, contrairement aux premiers poteaux ou la grille est au fond du cadre.

C'est une meilleur façon de placer la grille, je vais l'appliquer à tous les poteaux.  Un seul était équipé pour l'instant



La trappe mise en place, il manque encore l'axe.

Partager cet article

Repost0
13 septembre 2008 6 13 /09 /septembre /2008 16:20




   La grande plateforme

Un peu de temps libre et hop au boulot !

En plus je trouve assez rapidement les bonnes solutions,

Le cadre est soudé, il faut maintenant faire la trappe d'accès à la plate-forme, celle qui se trouve juste au dessus de l'échelle.




Afin de souder les éléments dans de bonnes conditions, j'ai fabriqué des formes en contre plaqué, de cette manière, le cadre est plus rigide.


Les montants de la trappe sont soudés, toujours de la même manière.


Premier essai pour la abrication de la trappe, non concluant ! celle-ci est faite en un seul morceau par pliage mais je me suis vite rendu compte qu'il serait impossible d'ouvrir la trappe une fois mise en place.


Les montants de la nouvelle trappe, 4 morceau soudés et un dégagement pour permettre l'ouverture sans être gêné par le garde corps de l'échelle.


Trappe ouverte.

Il reste encore beaucoup de choses à faire  donc à suivre ................

Partager cet article

Repost0
11 septembre 2008 4 11 /09 /septembre /2008 07:31



 Poursuite des travaux


ça n'avance pas qu'il a dit !

Eh si ! , doucement mais sûrement (toujours), j'étais un peu bloqué par manque de temps.  Maintenant que j'ai pu faire en  journée ce qui fait le plus de bruit , je peux reprendre mes activités le soir (entre 21 et 23h, je loge dans un immeuble collectif)

J'ai donc pu couper mes bandes de laiton de 5mm et poursuivre l'assemblage du cadre de la plate-forme.

J'en étais resté là........



Poursuite de l'assemblage


Ma technique d'assemblage peur paraître compliquée, mais elle est plus facile. Pour les premiers poteaux, j'ai fait de la soudure '' bord à bord '', j'ai perdu trop de temps et en plus ça tenait mal. Cette fois ci, j'ai fait un retour, percé deux trous. Pour l'assemblage j'emboîte deux bouts de cuivre et je soude.
Résultat : je gagne du temps et ça ne bouge plus.


Après avoir soudé le tout à l'étain, un bon coup de lime et le tour est joué.


Mise en place des 2 éléments qui vont recevoir la trappe d'accès à la plate-forme.
