12 novembre 2012 1 12 /11 /novembre /2012 19:15

gwen_a_du.gif   Un petit état de l'avancement des travaux



ça n'avance pas vite mais ça avance

      La phase carton est bien avancée l

IMGP0118

IMGP0119

Ici c'est la partie supérieure de la Timonerie avec ses angles.

IMGP0120

La partie inférieure n'est encore qu'en préparation, mieux vaut aller doucement et sûrement.

Doucement, c'est ce que je fais de mieux en ce moment !!



Mais jai quand même commencé l'assemblage en y ajoutant les vitres

IMGP0298

Les vitres sont en plexiglas

IMGP0301

Les cales sont appelées à disparaître, elle ne servent que pour avoir l'angle de collage de chaque pièce.

 IMGP0303

                                                                                                                                                                                             à suivre........

Partager cet article

Repost0
17 septembre 2012 1 17 /09 /septembre /2012 11:08




 Me voici de retour après une grande pause



Par manque de matériel et de solutions, je délaisse un peu la coque pour commencer la Timonerie qui n'est pas beaucoup plus facile à faire.

après avoir tourné le plan dans tous les sens, je me décide enfin à passer à l'ébauche de ce qui devrait être cette timonerie.



Dans un premier temps, j'ai commencé par dessiner le toit de la Timonerie.

la meilleure solution est encore le compas, qui est plus précis (à mon avis)  un premier essai en prenant les mesures a révélé trop d'erreurs.

IMGP0104

 Etude du plan avec mon assistante.



IMGP0107

fabrication de la forme du toit de la Timonerie

IMGP0109

premier jet des fenêtres supérieures,

IMGP0110

fabrication de petites pièces qui donneront l'angle aux fenêtres

IMGP0112

collage sous le toit

IMGP0113

on verra bien ce que cela va donner.

Partager cet article

Repost0
24 avril 2012 2 24 /04 /avril /2012 16:04




Petit à petit, morceaux par morceaux, les travaux avancent.



IMGP8459



IMGP8463



IMGP8462

Il y a encore beaucoup de travail !

Partager cet article

Repost0
16 avril 2012 1 16 /04 /avril /2012 23:02


Elle est presque terminée.

pour l'instant 48 épaisseurs de Cp 4mm

le 22 février 2012



photo 01

photo 02

photo 03

Le 02 mars 2012

photo 05

le 16 avril 2012

photo 06

photo 07





Partager cet article

Repost0
18 mars 2012 7 18 /03 /mars /2012 19:05

gwen_a_du.gif  Le propulseur d'étrave





Exit le projet de propulseur d'étrave, voir l'article 225 , je n'ai pas trouvé (ou pas bien cherché) la meilleure façon de mettre en oeuvre mon idée ou du moins le système d'engrenage, peut être qu'un jour ça viendra.



En cherchant sur la toile j'ai trouvé cette photo

robbe propulseur etrave 1155



Puis un modesliste a publié un article dans la revue Bateau Modèle (Hors série Spécial Hiver N° 25)

Cet article présente simplement la manière de fabriquer son propulseur d'étrave.

Que demander de mieux !

Je me suis donc mis à la pêche de composants pour démarrer la fabrication.

Pour l'instant, le seul achat est un tuyau de canalisation de plomberie d'un diamètre de 30/32mm.



IMGP8235

Il faut donc pour l'Ulysse:

un morceau de tube de 30mm de diamètre (32mm extérieur)

une palette en laiton

une tige de laiton

un tuyau diamère intérieur 32mm ( plus difficile à trouver) il s'agit en l'occurence d'un tuyau d'aspirateur qui traînait dans la cave.

IMGP8221

IMGP8228

Les deux tubes sont découpés pour permettre leur assemblage puis collés

IMGP8321

Le ruban adhésif c'est uniquement pour boucher le fond pour les premiers essais.

IMGP8236

la palette et la tige sont soudées

IMGP8366

Le montage est terminé, un bout de tube,  une tige guide, deux bouchons étanches un peu de graisse, le moteur est mis en place.

IMGP8324

IMGP8369

Et ça fonctionne!

Partager cet article

Repost0
3 mars 2012 6 03 /03 /mars /2012 21:56

gwen_a_du.gif    Avancement de l'étrave



Petit à petit l'étrave prend forme

IMGP8316

IMGP8319

 Chaque épaisseur ne fait que 4mm c'est pour celà que le travail n'avance pas très vite.

Je préfère ajouter épaisseur par épaisseur. De cette manière la forme est beaucoup plus facile à obtenir en ponçant.



Partager cet article

Repost0
22 février 2012 3 22 /02 /février /2012 21:48

gwen_a_du.gif     Début de la construction de la proue de l'Ulysse



La vague de froid étant passée, reprise de l'activité.



Aujourd'hui, j'ai commencé l'avant de l'Ulysse.



photo 01

Le moment est venu de couper l'excédent des baguettes pour démarrer l'avant.

photo 02

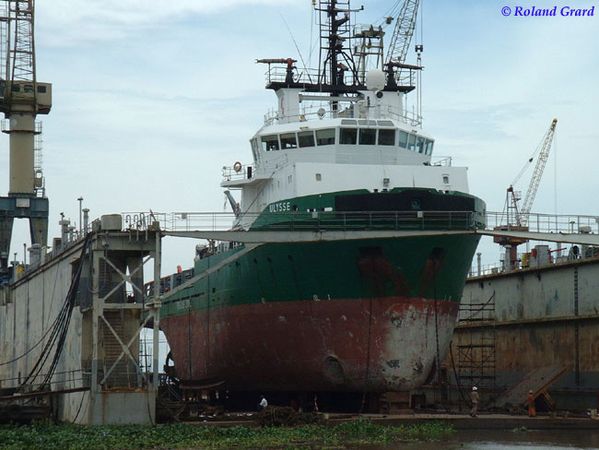

le premier morceau est posé. n'ayant pas beaucoup de références sur la forme de l'avant - une seule photo - , j'ai décidé de la faire  arrondie

Ulysse2

photo 03

photo 04

La fabrication des pièces qui vont composer l'avant :

contre plaqué de 4mm d'épaisseur (chutes provenant de la fabrication des couples)

photo 05

Les premiers morceaux sont collés

photo 06

puis poncés un par un avec du papier de verre gros grain ce qui me permet d'ajuster la  forme au mieux.

photo 07

le résultat n'est pas trop mauvais pour l'instant.

Partager cet article

Repost0
30 août 2011 2 30 /08 /août /2011 20:45










  Pas grand chose à dire !!!!!!!!!





Il y a deux jours

Il y a deux jours



bricolage pour aligner les arbres



Bricolage pour la mise en place des deux arbres d'hélice

mise en place arbres-copie-1

Pièce de bois fabriquée pour aligner les deux arbres d'hélice en attendant la fabrication des tuyères et leurs supports



aujour d hui

L'Ulysse aujourd'hui ( 19 baguettes de 6mm  de chaque côté ) et les doigts pleins de colle !



J'utilise des sangles pour maintenir les baguettes serrées pendant la prise de la colle. Je ne colle que deux baguettes à chaque fois et j'attend au minimum 12h00 entre chaque collage.


Partager cet article

Repost0
15 août 2011 1 15 /08 /août /2011 22:03












     Juste pour montrer l'avancement des travaux



IMGP6968

IMGP6988

ça paraît peu mais il faut quand même compter une bonne heure pour poser deux baguettes .

(surtout que je fais les baguettes moi-même)

Partager cet article

Repost0
2 août 2011 2 02 /08 /août /2011 19:56




             L'Ulysse



Après l'avoir laissé de côté pendant une bonne année (juin 2010 mise en  place les couples) je reprends petit à petit la construction de l'Ulysse sans pour autant mettre de côté les autres projets.



Donc aujourd'hui j'ai commencé à coller les premières baguettes qui constituront la coque.



IMGP6940



            Pour commencer,  j'ai collé une partie du fond - mais ça ne ce voit pas tellement.

IMGP6942

 Là, c'est pour maintenir en place le fameux fond que l'on ne voit toujours pas ! et la partie arrière

IMGP6943La première baguette est enfin posée,  là il y en a déjà 2. longueur d'une baguette : 1,30m

IMGP6944

IMGP6947

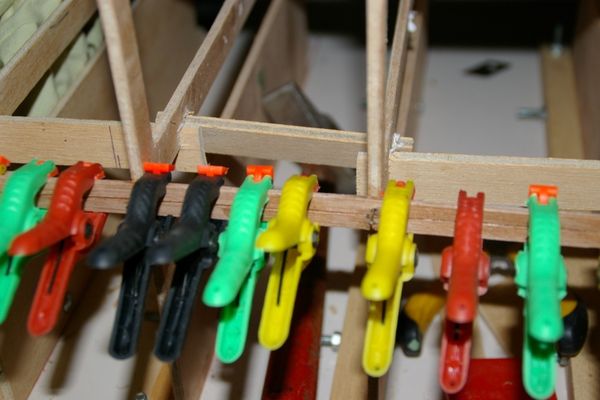

Le tout est maintenu en place par des petites pinces bien utiles pour le moment.
